การออกแบบวงจรไฟ LED แบบง่ายๆ
ไหนๆ ก็มีเวลาตอบกระทู้ก่อนหน้านี้แล้ว ก็เลยเอาเรื่องนี้ลงไปซะด้วยเลยทีเดียว เพราะว่าหลายๆ ท่านคงอยากรู้และอาจจะหาข้อมูลอยู่

เอาล่ะ Light Emitting Diode หรือที่เราๆ เรียกว่า LED นั้นมีใช้งานมานานแล้ว ส่วนมากจะใช้กับอุปกรณ์อิเล็กทรอนิกน์ ปัจจุบันถูกนำมาพัฒนาใช้งานกับอุตสาหกรรมยานยนต์มากขึ้น เนื่องจากประหยัดพลังงาน ขนาดเล็ก และมีแนวโน้มที่จะสามารถทดแทนหลอดไส้แบบเดิมได้ในอีกไม่นานเนื่องด้วยเทคโนโลยีที่ก้าวหน้ามากขึ้น สังเกตุดูนะคับ ตอนนี้รถยนต์และมอไซค์รุ่นใหม่ๆ นำ LED มาใช้กันมากขึ้น

สัญลักษณ์ทางไฟฟ้า

A = Anode ขั้วบวก
K = Cathode ขั้วลบ

ลักษณะโครงสร้างแบบทั่วๆ ไป
1. แบบกลม ขนาดเส้นผ่าศุนกลาง 5 mm และ 3 mm เดี๋ยวนี้มีหลายขนาดมาก - มี 2 ขา, ขาที่ยาวกว่าจะเป็นขั้วบวก

2. แบบเหลี่ยม มีหลายๆ แบบ มีทั้ง 2 ขา และ 4 ขา ยกตัวอย่างแบบที่ใช้ในรถ จะเป็นแบบ 4 ขา

3. แบบ SMD ขนาดเล็กมาก เห็นได้ง่ายในโทรศัพท์มือถือ ราคาค่อนข้างสูง แต่ความสว่างสูงมาก
Share |
MR. PJ    time: 2007-12-13 12:51:12   แจ้งลบกระทู้

ความเห็นที่ #1
การใช้งาน

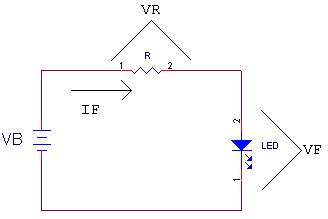

จากวงจรในรูป
- แหล่งจ่ายไฟ VB
- ตัวต้านทาน R
- แรงดันตกคร่อม R = VR
- ตัว LED
- แรงดันตกคร่อม LED = VF
- กระแสที่ไหลในวงจรนี้ = IF

โดยทั่วๆ ไป LED จะกำหนดค่า VF และ IF มาให้ ขึ้นอยู่กับคุณสมบัติของ LED นั้นๆ เช่น
สำหรับ LED ธรรมดา VF= 1.2V ที่ IF = 25 mA หรือ 0.025 A
สำหรับ LED สว่างมากหรือ Super bright VF= 2V ที่ IF = 25 mA

ดังนั้น ถ้าให้ VB = 12V และ IF = 25 mA จะได้ว่า

R = (VB - VF) / IF

สำหรับ LED ธรรมดา VF= 1.2V จะต้องใช้ค่าตัวต้านทาน R = 432 Ohm
สำหรับ LED Super bright VF= 2V จะต้องใช้ค่าตัวต้านทาน R = 400 Ohm

MR. PJ  2007-12-13 13:24:27      แจ้งลบความเห็น

ความเห็นที่ #2
สำหรับนักออกแบบ การใช้งานทั่วไป ควรใช้ค่ากระแสไหลผ่าน LED (IF) ที่ประมาณ 80% เท่านั้น หรือ 20 mA (0.020 A)

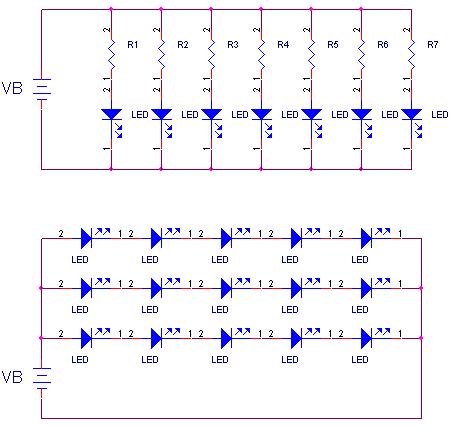

เอาล่ะว่าลองดูวงจรของจริงกัน อย่างในรูป เป็นการต่อใช้งานจริงแบบง่ายๆ

วงจรด้านบน เป็นการต่อไบอัสแยกแต่ละ LED หากตัวใดตัวหนึ่งเสียหาย ก็จะไม่มีผลต่อการใช้งานของตัวอื่นๆ

วงจรด้านล่าง เป็นการต่อแบบอนุกรม โดยใช้ค่า VF ของ LED มาแบ่งแรงดันซึ่งกันและกัน กรณีนี้หากตัวใดตัวหนึ่งเสียหาย ก็จะมีผลต่อการใช้งานของตัวอื่นๆ ซึ่งโดยมากแล้วจะดับไปด้วย ข้อเสียอีกอย่างคือความสว่างของ LED แต่ละดวงควรจะใกล้เคียงกันด้วย

ดังนั้นวงจรที่ใช้งานกันจะ เป็นการประยุกต์ใช้งานทั้ง 2 แบบ รวมทั้งมีการนำอุปกรณ์ active อื่นๆ เช่น transistor, diode, FET และ IC เข้ามาช่วยด้วย ทำให้ได้ประสิทธิภาพสูง (สว่างซะใจจนแสบตา กันเลยล่ะคับ) แต่ใช้กำลังไฟฟ้าต่ำๆ นั่นเอง
MR. PJ  2007-12-13 14:12:38      แจ้งลบความเห็น

ความเห็นที่ #3
เอาล่ะคับ ถึงตอนนี้น่าจะพอมีเข้าใจเจ้า LED กันมากขึ้นแล้ว
สำหรับการออกแบบใช้งานกับรถนั่น อาจแบ่งได้เป็นใช้กับไฟเลี้ยว และไฟท้ายรถ ซึ่งโดยปกติแล้ว

หลอดไส้ที่ใส่ไฟเลี้ยวจะเป็นขนาด
- 12V 21W
และหลอดไส้ที่ใส่ไฟท้ายจะเป็นขนาด
- 12V 5/21W นั่นคือ ไฟหรี่ 5 W และไฟเบรค 21 W
- 12V 8/23W นั่นคือ ไฟหรี่ 8 W และไฟเบรค 23 W

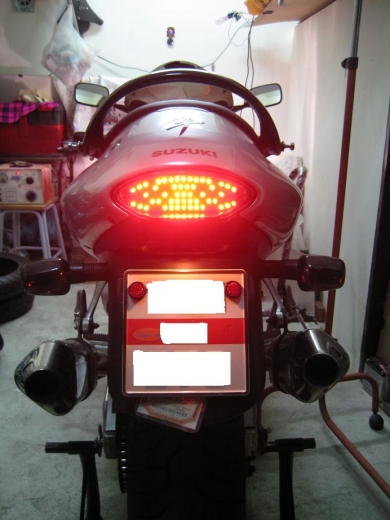

ขอยกตัวอย่างของเล่นของผม ตอนนี้ใช้ฮายา ก้เลยทำไฟท้ายแบบ LED มาใช้เองกับน้องฮายาตัวเอง กินไฟต่ำๆ จากเดิม 23 W ลดลงเหลือแค่สิบกว่าวัตต์ แถมความสว่างมากขึ้นกว่าเดิม ลองดูตัวอย่างในรูปนะคับ...^+^'
MR. PJ  2007-12-13 14:31:58      แจ้งลบความเห็น

ความเห็นที่ #4
อ่าา ขอสอบถามหน่อยนะครับผม

คือผมลองติด หลอด LED พ่วงกับสวิตซ์เปิดพัดลมหม้อน้ำอ่าครับ

อยากให้มันติดเมื่อเปิดสวิตซ์พัดลมหม้อน้ำ

พอดีไม่มีความรู้เกี่วกับเรื่องนี้เลยแต่อยากลองทำดู
วิธีที่ผมต่อคือ ไม่ได้ไปยุ่งกับตัวสายไฟน่ะครับ แค่เอาสายไฟที่ต่อไว้กับลอด LED ไปพ่วงไว้ที่ขั้ว บวก กับ ลบ (+กับ+, -กับ-) ของสวิตซ์น่ะครับ แต่ทีนี้ผลที่มันออกมาคือ ตอนพัดลมหม้อน้ำปิดอยู่ หลอดLED จะติด แต่พอเปิดสวิตซ์พัดลมหม้อน้ำปุ๊บ หลอดดับเลยครับ

รบกวนช่วยแนะนำด้วยครับผม

ขอบคุณครับ
typhoon  2007-12-14 21:40:18      แจ้งลบความเห็น

ความเห็นที่ #5
ออ ขอสอบถามเพิ่มเติมอีกซักรายการนะครับผม

คือว่าต้องการต่อวงจรเมื่อดับเครื่องบิดกุญแจOffออกจากตัวรถแล้ว ให้หลอด LED กระพริบไว้ตลอดจนกว่าจะเสียบกุญแจลงไปแล้วบิดไปที่ On ไฟถึงจะหยุดกระพริบน่ะครับ

จะต้องต่ออย่างไรบ้างครับ จำเป็นต้องต่อตรงไปที่ขั้วแบ็ตเตอร์รี่ เลยหรือไม่ครับ หากจะช่วยทำแผนผังวงจรพร้อมอธิบายจุดเชื่อมต่อแต่ละจุดไว้ จะเป็นพระคุณอย่างสูงเลยครับผม


ทำไว้แล้วมันเหมือนพวกระบบกันขโมยดีน่ะครับ เลยกะทำเอาไว้ขู่พวกที่จ้องจะขโมยด้วยน่ะครับ พอดีแถวบ้านผมรถมอเตอร์ไซด์โดนขโมยกันเป็นว่าเล่นเลย ตำรวจทำไรไม่ได้เลยครับ
typhoon  2007-12-14 21:58:16      แจ้งลบความเห็น

ความเห็นที่ #6
ตอบคุณ typhoon เรื่องแรกครับ

ถ้าอยากให้ LED ติดเมื่อเปิดสวิตซ์พัดลมหม้อน้ำ ก็ให้ต่อ (LED + R) คร่อม (ขนาน) กับพัดลมไปเลยคับ คือ ขั้ว + ของหลอด LED พ่วงกับขุ้ว + ของพัดลมหม้อน้ำ ขั้วลบ ลงกราวด์ เท่านี้คับ

จาก คต ที่ 1 ต้องใช้ LED ต่ออนุกรมกับ R แบบนี้นะคับ ส่วนค่า R ที่เหมาะสมก็ประมาณ 470 โอห์ม 1/4W


=======================
เรื่องที่สอง

- ไฟเลี้ยงวงจรส่วนนี้ต้องต่อตรงไปที่ขั้วแบ็ตเตอร์รี่ หรือสวิทซ์กุญแจ (ๆฟเลี้ยงกุญแจ) คับ
- แล้วสร้างวงจรกำเนิดความถี่ธรรมดา (น่าจะ ON ทุกๆ 2 วินาที หรือ 0.5 Hz)
- จากนั้นเอาสัญญาณจากสวิทซ์กุญแจ (ON pos) มาควบคุมการปิดและเปิดของวงจรนี้

วงจรนั้นไม่ยุ่งยากคับ แต่ต้องใช้ความรู้ทางไฟฟ้านิดหน่อย ซึ่งการออกแบบใช้งานต้องยึดหลักประหยัดหลังงานไฟฟ้าด้วยไม่งั้นอาจผลาญไฟแบตฯหมดได้
PJ  2007-12-18 13:10:23      แจ้งลบความเห็น

ความเห็นที่ #7
ขอบคุณมากคร๊าบบบบบ เง่อๆๆๆ
typhoon  2007-12-19 00:47:48      แจ้งลบความเห็น

ความเห็นที่ #8

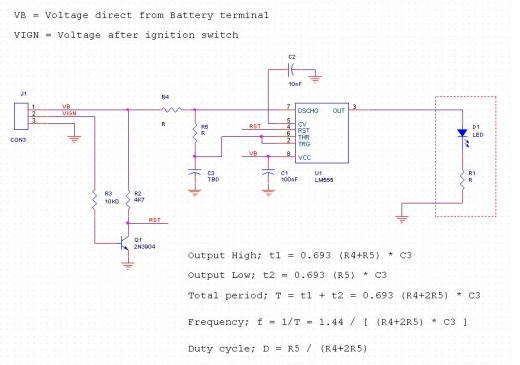

ตัวอย่างวงจรแบบนึงนะคับ
MR. PJ  2007-12-19 09:43:41      แจ้งลบความเห็น

ความเห็นที่ #9
อยากถามว่าคุณ MR. PJ รับงานออกแบบ LED ด้วยหรือไม่ครับ
ที่จริงน่่าจะลองเอา อีเกิลอาย ผมจำชื่อที่ถูกไม่ค่อยได้
มาแปลงกับไฟหน้า บ้างนะครับ เห็นเมืองนอกมีขายกันเป็นชุด ๆ เลย
GliB  2008-01-07 14:55:34      แจ้งลบความเห็น

ความเห็นที่ #10
อ่านแล้วงงอ่าพี่ MR.PJ ว่างๆแอ็ดผมแล้วมาสอนผมหน่อยน๊ะคับอิอิทำไปก่อนแล้วกัวพังอิอิslipknot_supperpower@hotmail.com
superpower  2008-01-09 22:32:44      แจ้งลบความเห็น

ความเห็นที่ #11
งง ด้วย ถ้าเราใช้พวก ตะกูล 78.. 2ตัวคุม ได้ม่ครับ
HI_MY_GOD  2008-01-11 01:37:21      แจ้งลบความเห็น

ความเห็นที่ #12
ตอบคุณ GliB
ผมรับงานออกแบบวงจรไฟฟ้าทั่วไปคับ ส่วนงานออกแบบ LED มีทำอยู่คับ ทั้งงาน Custom หรืองานออกแบบเฉพาะ (เช่นออกแบบติดตั้งระบบไฟ-ไซเรน) และแบบงาน OEM ซึ่งตอนนี้มีไฟท้าย LED ของ Hayabusa, Ducati 999/Multistrada และ Triumph Bonouville T100 อยู่น่ะคับ

ส่วนไฟหน้านั้น ผมว่าคุณภาพ LED ที่มีและหาได้ง่ายตอนนี้ยังไม่ถึงขั้นนั้นคับ จะทำได้คงเป็นพวกไฟหรี่ ไฟเสริมแต่ง ไม่ต้องห่วงคับ ผมชอบทดลองอยู่แล้ว ถ้ามีโอกาสจะลองทำดูนะคับ

ตอบคุณ superpower
ผมไม่ค่อยได้ออน MSN เท่าไหร่เลยคับ ช่วงนี้งานเยอะเลย เอาเป็นว่าโทรมาคุยกันก้ได้คับ 086 8188840

ตอบคุณ HI_MY_GOD
ผมก้ งงนะคับ คือว่า "78.. 2 ตัวคุม" เนี่ยคืออะไรเอ่ยคับ ขอเต็มๆ เลยคับ ไม่ต้องกลัวความรู้รั่ว ในบอร์ด DIY นี้เราก็แชร์กันอยู่แล้วคับ เต็มที่เลย ขอบคุณคับ
PJ  2008-01-15 08:46:23      แจ้งลบความเห็น

ความเห็นที่ #13

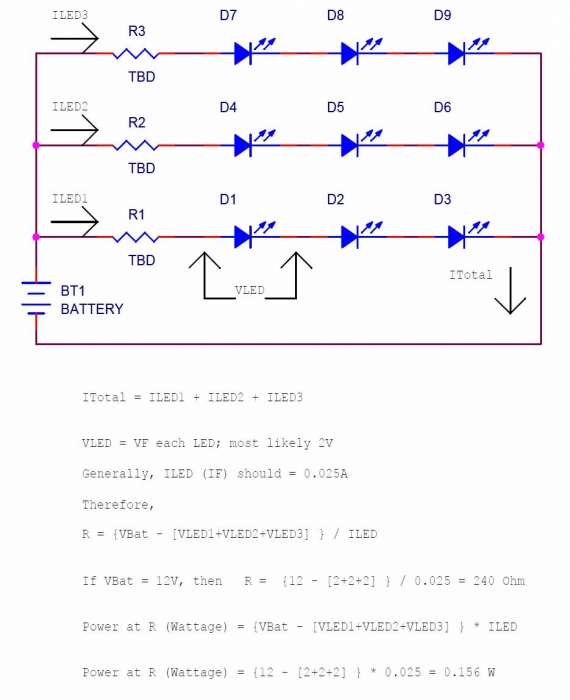

มาต่อกันอีกนิดนึง วงจรข้างล่างนี้ใช้ในงานออกแบบได้จริงครับ ส่วนการคำนวณค่าก้อตามสมการที่เขียนไว้นะครับ
MR. PJ  2009-07-15 11:34:44      แจ้งลบความเห็น

ความเห็นที่ #14
พึ่งมาเห็น เมื่อกระทู้ผ่านไปเกือบปีครับ

ของผมก็ทำใช้อยู่ครับ ใช้ LED Super bright (ซื้อที่ www.es.co.th)

ดูจากวงจรของพี่ PJ ข้อความที่ 13 นะครับ ใช้ R 120 โอห์ม 1/4 watt แล้วใช้ LED 4 ตัวต่อแถวครับ พอดีๆ เลย (i = V/R = 12/120 = 100 mA, Super bright LED ต้องการ หลอดละ 25 mA 4 หลอด 100 mA พอดีครับ)
saphera  2010-11-26 10:57:40      แจ้งลบความเห็น
